Звукоизоляционные стеклопакеты

Многокамерные стеклопакеты с асимметричной конструкцией и ламинированными стеклами, обеспечивающие эффективное гашение воздушного шума в широком диапазоне частот. Звукоизоляция достигается за счет комбинации стекол разной толщины (предотвращение резонанса) и демпфирующих свойств PVB-пленок, поглощающих звуковые волны. Индекс звукоизоляции (Rw) достигает значений до 50 дБ и выше в зависимости от конфигурации.

Дорожная карта производства звукоизоляционных стеклопакетов под Ваш проект

1. Спроектируем или проработаем вашу документацию

2. Подберем оптимальную комбинацию стекол

3. Изготовим гнутые звукоизоляционные пакеты любой сложности

Используем только проверенное сырье: стекло CSG и Jinjing и других производителей с заводскими Low-E покрытиями, пленки Kuraray (SentryGlas®) для усиленных конструкций, комплектующие Technoform, Quanex и герметики GUIBAO. Каждый компонент имеет сертификацию и полностью отслеживается.

4. Укомплектуем изделия акустическими пленками премиальных брендов

Используем специализированные акустические PVB-пленки Kuraray и Trosifol с
повышенными демпфирующими свойствами . Базовое стекло — CSG и Jinjing
(просветленное low-iron или флоат). Каждый компонент сертифицирован и
отслеживается.

5. Усилим конструкции при необходимости

Для зон с высокими нагрузками добавим структурный триплекс на SG-пленках (Kuraray) с
сохранением акустических характеристик. Для экстремальной звукоизоляции применим
конфигурацию «2+1» (два стеклопакета с увеличенным воздушным промежутком).

6. Доведем изделия до полной заводской готовности

Выполним все операции по вашим чертежам: обработка кромок, сверление отверстий,
фрезеровка пазов под крепления. Вы получите изделия, готовые к монтажу без
доработок.

Исходя из требуемого индекса Rw, подберем асимметричную комбинацию толщин стекол
(например, 4 мм + 6 мм, 6 мм + 8 мм, 8 мм + 10 мм) и тип акустического триплекса для
максимального подавления шума.

Примем проекты любой сложности с готовыми чертежами и ТЗ. Проанализируем
предоставленную документацию и предложим оптимальное исполнение с учетом
требуемых акустических характеристик.

КОНСУЛЬТАЦИЯ

АСИММЕТРИЯ

СЛОЖНАЯ
ГЕОМЕТРИЯ

АКУСТИЧЕСКИЙ ТРИПЛЕКС

Комбинируем стекла разной толщины (4/6, 6/8, 8/10 мм) для подавления резонансных частот. Разница всего в 2 мм увеличивает Rw на 2–3 дБ.

Производим гнутые звукоизоляционные пакеты длиной до 17 метров с радиусами от 150 мм. Сохраняем акустические свойства на любых архитектурных формах — от куполов до волнообразных фасадов.

Применяем специализированные PVB-пленки с высокодемпфирующими свойствами (Kuraray, Trosifol). Многослойная структура гасит звуковые волны в диапазоне 1500–5000 Гц .

КЕЙС YBG GLASS

358-метровый небоскреб на берегу озера Тайху —
самое высокое здание региона, спроектированное
архитектурным бюро SOM. Для остекления криволинейных
участков фасада здания компанией YBG Glass произведены моллированные (двухрадиусные) многофункциональные стеклопакеты
Конструктивная формула изделий:
8mm Low-iron Double Curved HS+3.04 Clear PVB+8mm Low-iron Double Curved HS with Double silver LOW-E(TD-50) 4#+12A+8mm Low-iron Double Curved Tempered

Greenland Taihu City (Сучжоу, Китай)

ПОДРОБНЕЕ

Все проекты YBG Glass

Собираем сложные комбинации звукоизолирующих стеклопакетов под любые задачи проекта.
Базовое стекло:

Осветлённое (low-iron) — максимальное светопропускание, отсутствие зелёного оттенка в просвете.
Флоат-стекло — базовое прозрачное решение.
Тонированное в массе — дополнительная солнцезащита (бронза, серый, зелёный) и др.

Акустический триплекс (усиление):
Тип плёнки:

Акустический PVB (Kuraray, Trosifol): 0,76 / 1,14 / 1,52 мм — снижение шума на 5–10 дБ, демпфирование резонансов.
Стандартный PVB: 0,76–3,04 мм — базовая шумозащита.
SentryGlas® (Kuraray): 0,76–2,28 мм — конструкционная прочность + акустика.

Геометрические параметры (возможности YBG Glass):

Макс. размер плоского пакета: до 4,6 × 9 000 мм.
Макс. размер гнутого пакета: до 3,3 × 17 000 мм (зависит от радиуса).
Макс. длина дуги: до 8 000 мм.
Типы геометрии: однорадиусная, двухрадиусная (сферическая), S/M-образная, J/U-образная.
Минимальный радиус: 150 мм.

Состав пакета:

Толщина стёкол: 5–25 мм.
Количество камер: 1, 2 или 3.

Газовое заполнение:

Аргон (Ar) — снижает теплопроводность на 5–12% по сравнению с воздухом, концентрация до 95%.
Криптон (Kr) — эффективен при узких камерах (6–10 мм) для пассивных домов.

Дистанционные рамки:

Алюминий / нержавеющая сталь.
Тёплая рамка (Technoform, Quanex Super Spacer) — снижает потери тепла по контуру на 20–30%.

Герметизация: двухкомпонентные герметики GUIBAO (бутил + полисульфид/полиуретан).
Опционально:

Цифровая печать (DIP) на стекле внутри пакета.
Шелкография.
Закалка / термоупрочнение (Heat Soak Test — HST).
Сверление отверстий под спайдерные системы.

Примеры конфигураций по Rw (индекс звукоизоляции):

Однокамерный 4–12–4: ~29–30 дБ — базовая защита.
Однокамерный 4–12–6 (асимметрия): ~33–34 дБ — умеренный шум (спальные районы).
Двухкамерный асимметричный: ~37–40 дБ — городской шум, оживлённые улицы.
С акустическим триплексом (44.2): ~42–45 дБ — магистрали, железные дороги.
Два акустических триплекса + камера: ~48–52 дБ — аэропорты, концертные залы.

Жилые комплексы вблизи магистралей
Для домов, расположенных вдоль оживлённых трасс и шоссе, применяем двухкамерные асимметричные пакеты с акустическим триплексом. Снижение уровня шума до 40–45 дБ обеспечивает комфортный сон даже при интенсивном движении.
Аэропорты, вокзалы и транспортные хабы
Для объектов с экстремальными шумовыми нагрузками (взлёты самолётов, движение поездов) используем конфигурации с двумя слоями акустического триплекса и увеличенными камерами. Индекс звукоизоляции Rw достигает 50–52 дБ.
Офисные центры в деловых кварталах
В условиях плотной городской застройки применяем однокамерные асимметричные пакеты (Rw ~ 36–38 дБ), обеспечивающие акустический комфорт без утяжеления фасадных конструкций.
Концертные залы, студии звукозаписи, переговорные
Для объектов с требованиями к «акустической нейтральности» используем специализированные конфигурации с подобранным спектром поглощения, исключающим провалы на критических частотах.

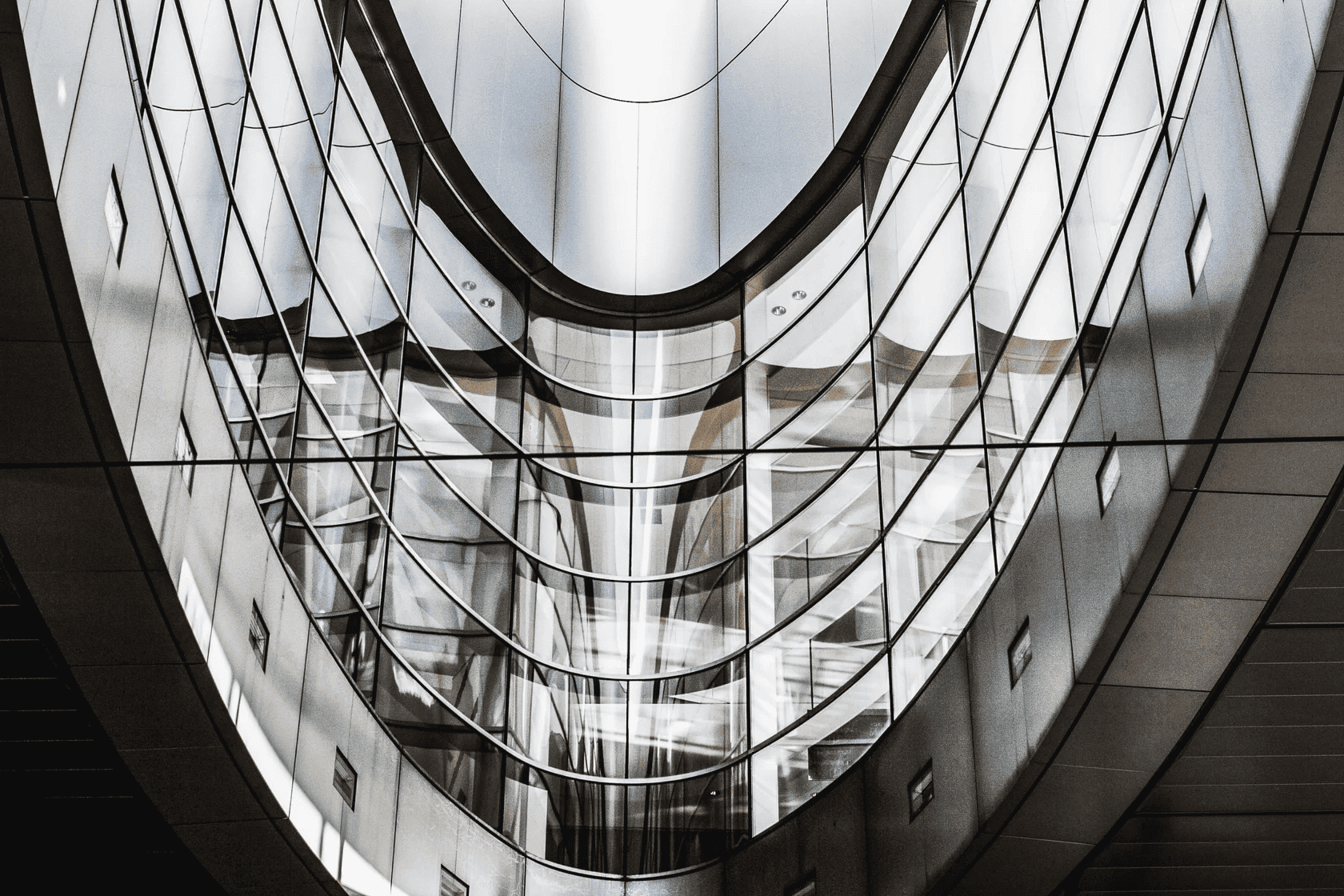

Гнутые фасады и купола
Для светопрозрачных конструкций сложной геометрии применяем гнутые стёкла с акустическим триплексом. Сохраняем все звукоизоляционные свойства на изогнутых поверхностях.
Премиальные резиденции и бутики
Для объектов премиум-класса используем комбинацию акустического триплекса с просветлённым (low-iron) стеклом и цветными мультифункциональными покрытиями — тишина, идеальная оптика и эстетика в одном решении.

Этап 1. Инженерная консультация и анализ проекта
Направьте нам проектную документацию. На этом этапе важно предоставить:

Чертежи или 3D-модель с указанием радиусов и типов геометрии;
Требуемые значения: Rw (индекс звукоизоляции), VLT (светопропускание);
Источник шума (автомагистраль, аэропорт, ж/д) и его частотные характеристики;
Климатическую зону и ориентацию здания.

Этап 2. Технический расчёт
Инженеры YBG Glass проводят комплексный анализ:

Подбор оптимальной комбинации толщин стёкол и типа акустического триплекса под требуемый Rw;
Расчёт асимметрии для подавления критических частот;
Проверка геометрической реализуемости (радиус от 400 мм, толщина стёкол 5–25 мм);
Определение необходимости изготовления оснастки для гнутых форм.

Этап 3. Изготовление оснастки
Для гнутых звукоизоляционных пакетов изготавливаем прецизионную форму-матрицу, точно соответствующую заданной геометрии.
Этап 4. Изготовление Mock-up образца (опционально)
Для сложных проектов возможно изготовление пробного образца для подтверждения акустических характеристик и геометрической точности.
Этап 5. Производство и контроль качества

Раскрой и обработка стекла (CSG/Jinjing и др.);
Ламинация триплекса с акустическими плёнками Kuraray/Trosifol в автоклаве;
Сборка пакета с контролем асимметрии;
Заполнение камер (при необходимости).

Этап 6. Подготовка к монтажу и отгрузка

Обработка кромок, сверление отверстий, фрезеровка пазов;
Упаковка в специализированные пирамиды для крупногабаритных и гнутых изделий;
Предоставление паспортов качества, сертификатов и протоколов акустических испытаний.

Сроки изготовления
Сроки зависят от сложности заказа, необходимости изготовления оснастки и наличия сырья на складе.
Стандартный срок — от 15 до 30 рабочих дней после утверждения расчётов, подписания спецификации и изготовления оснастки.
Доставка и сопровождение
Организуем доставку по России и СНГ в специализированных пирамидах, исключающих повреждение крупногабаритных и гнутых стёкол. Техническое сопровождение на всех этапах — от консультации до монтажа.

Начните проект с консультации инженера YBG Glass — пришлите техническое задание, чертежи или эскизы для детального расчёта и предложения оптимального решения на наш электронный адрес: mail@yourbestglass.ru
