Мультифункциональные стеклопакеты

стеклопакеты | YBG GLASS

Мультифункциональные стеклопакеты

Однокамерные и двухкамерные стеклопакеты с комбинацией солнцезащитных и энергосберегающих покрытий на разных стёклах, заполнением аргоном и тёплой дистанционной рамкой. Возможно исполнение с триплексом для обеспечения удержания осколков и безопасности. Обеспечивают баланс между светопропусканием, теплозащитой (U до 1,0 Вт/м²·К), солнечным фактором (g до 0,30) и безопасностью. Применяются в фасадном остеклении с повышенными требованиями к энергоэффективности, комфорту и защите.

Дорожная карта производства мультифункциональных стеклопакетов под Ваш проект

1. Спроектируем или проработаем вашу документацию

2. Изготовим гнутые моллированные мультифункциональные стеклопакеты любой сложности

3. Соберем конструкции из комплектующих от ведущих мировых производителей

Используем только проверенное сырье: стекло CSG и Jinjing и других производителей с заводскими Low-E покрытиями, пленки Kuraray (SentryGlas®) для усиленных конструкций, комплектующие Technoform, Quanex и герметики GUIBAO. Каждый компонент имеет сертификацию и полностью отслеживается.

4. Подготовим изделие под монтаж ( Полная заводская готовность)

Выполняем обработку кромок, сверление отверстий и фрезеровку пазов под вашу систему крепления (спайдеры, структурное остекление, скрытый крепеж). Вы получаете изделие, готовое к установке без доработок.

Произведем однорадиусные, двухрадиусные (сферические), S-образные и J-образные мультифункциональные стеклпакеты. Минимальный радиус — от 150 мм, максимальная длина — до 17 метров. Сохраним оптические свойства покрытия на всех типах кривизны.

Примем в работу проекты любой сложности с готовыми чертежами и ТЗ. Проанализируем предоставленную документацию и предложим оптимальное исполнение в соответствии с вашими требованиями. При необходимости подберем тип мультифункционального покрытия (двух/ трехсеребряное) под климатическую зону и ориентацию здания. Рассчитываем толщину стекол, состав пакета и заполнение камер для достижения требуемых коэффициентов Ug и SHGC.

КОНСУЛЬТАЦИЯ

ФУНКЦИОНАЛЬНОСТЬ

СЛОЖНАЯ
ГЕОМЕТРИЯ

ПРОЧНОСТЬ

Комбинируем в одном пакете стекла с двух- и трёхсеребряными покрытиями (энергосбережение + солнцезащита) с триплексом на PVB или SentryGlas®, добавляя low-iron стекло, аргон / криптон и тёплую рамку.

Производим мультифункциональные пакеты длиной до 17 метров с радиусами от 150 мм. Точное повторение проектной геометрии для любых архитектурных форм — от куполов до волнообразных фасадов.

Для зон с высокими нагрузками усиливаем пакеты структурным триплексом на пленках SentryGlas® (Kuraray) с сохранением мультифункциональных свойств покрытия.

Собираем сложные комбинации под любые задачи проекта.
Базовое стекло:

Осветлённое (low-iron) — максимальное светопропускание, отсутствие зелёного оттенка в просвете.
Флоат-стекло — базовое прозрачное решение.
Тонированное в массе — дополнительная солнцезащита (бронза, серый, зелёный) и др.

Функциональные покрытия (Low-E):

Односеребряное (Single Silver) — базовая защита, Ug от 1,3–1,5 Вт/м²К.
Двухсеребряное (Double Silver) — повышенная селективность, LSG > 2,0.
Трёхсеребряное (Triple Silver) — максимальная эффективность.

Геометрические параметры (возможности YBG Glass):

Макс. размер плоского пакета: до 4,6 × 9 000 мм.
Макс. размер гнутого пакета: до 3,3 × 17 000 мм (зависит от радиуса).
Макс. длина дуги: до 8 000 мм.
Типы геометрии: однорадиусная, двухрадиусная (сферическая), S/M-образная, J/U-образная.
Минимальный радиус: 150 мм.

Состав пакета:

Толщина стёкол: 5–25 мм.
Количество камер: 1, 2 или 3.

Примеры готовых типовых комбинаций:

Универсальное решение (энергосбережение + солнцезащита): 4МФ (Double Silver) — 16 Ar — 4.
Результат: Ug = 1,0–1,1 / SHGC = 0,35–0,45 / светопропускание 65–70%.
Пассивный дом (макс. энергоэффективность): 4 (Triple Silver) — 14 Kr — 4 — 14 Kr — 4И.
Результат: Ug = 0,5–0,6 (стандарт пассивного дома).
Шумоизоляция + энергосбережение: 6 (акуст. триплекс) — 16 Ar — 4МФ.
Результат: Rw = 36–38 дБ, Ug = 1,1–1,2.

Триплекс (усиление):

PVB: 0,76–3,04 мм — безопасность, шумозащита.
SentryGlas® (Kuraray): 0,76–2,28 мм — конструкционная прочность (в 100 раз жёстче PVB).
Цветные PVB/EVA: 0,38–2,28 мм — декоративные решения.

Газовое заполнение:

Аргон (Ar) — снижает теплопроводность на 5–12% по сравнению с воздухом, концентрация до 95%.
Криптон (Kr) — эффективен при узких камерах (6–10 мм) для пассивных домов.

Дистанционные рамки:

Алюминий / нержавеющая сталь.
Тёплая рамка (Technoform, Quanex Super Spacer) — снижает потери тепла по контуру на 20–30%.

Герметизация: двухкомпонентные герметики GUIBAO (бутил + полисульфид/полиуретан).
Опционально:

Цифровая печать (DIP) на стекле внутри пакета.
Шелкография.
Закалка / термоупрочнение (Heat Soak Test — HST).
Сверление отверстий под спайдерные системы.

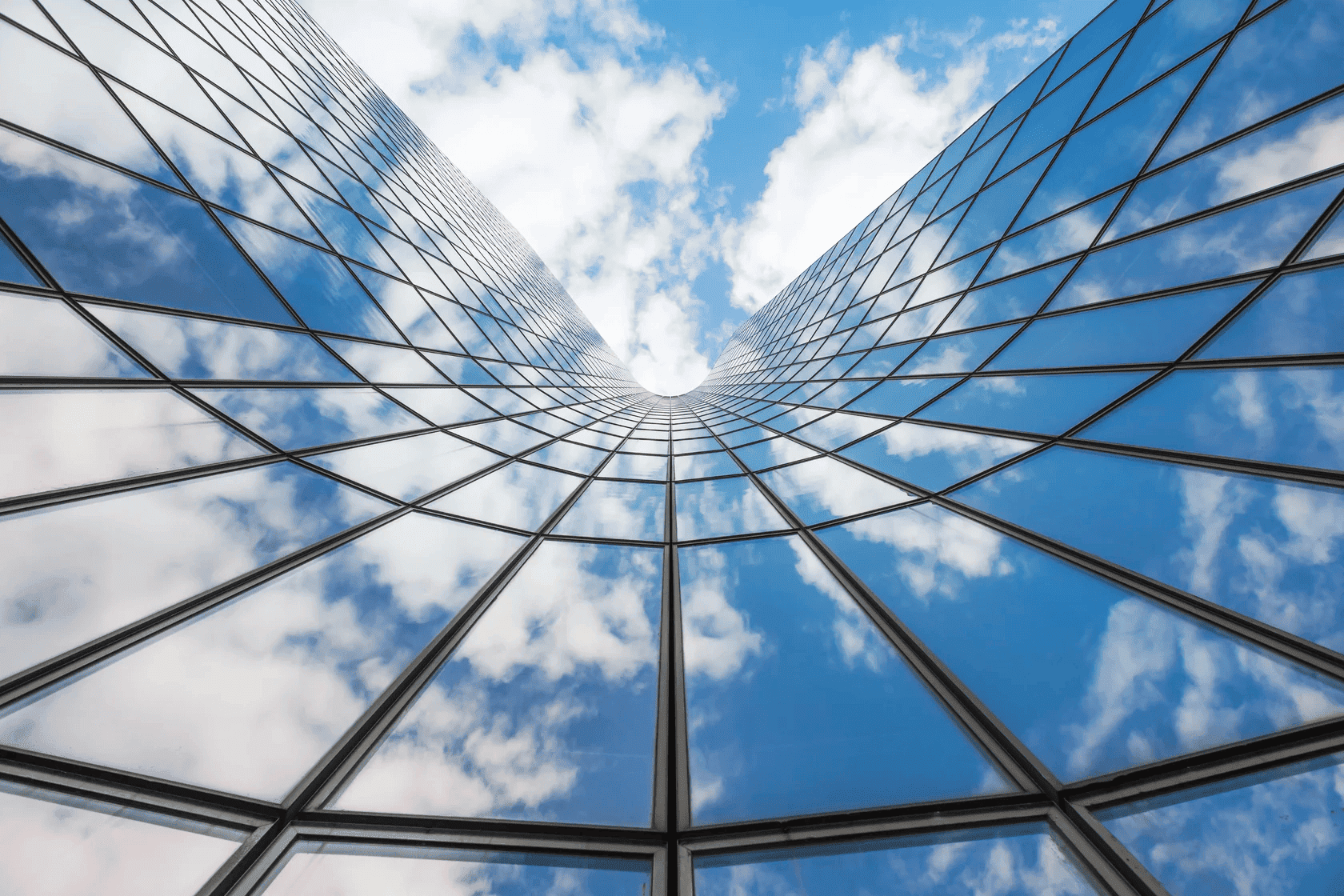

Высотное и панорамное остекление
Мультифункциональные пакеты YBG Glass обеспечивают круглогодичный климат-контроль при остеклении небоскрёбов и крупногабаритных фасадов. Двух- и трёхсеребряные покрытия отражают избыточное солнечное излучение летом и сохраняют тепло зимой, снижая нагрузку на системы отопления и кондиционирования. Крупноформатные элементы до 3,3 × 17 м исключают горизонтальные стыки, повышая эстетику и герметичность фасада.
Купола, атриумы и зенитные фонари
Для светопрозрачных конструкций сложной геометрии (сферические, двухрадиусные, S-образные) применяем гнутые стёкла с сохранением всех свойств покрытия. Комбинация с триплексом на SentryGlas® (Kuraray)-плёнках обеспечивает несущую способность и безопасность при эксплуатации кровель и атриумов, исключая «температурное расслоение» в верхних зонах.
Объекты с повышенными требованиями к шумоизоляции
Для зданий, расположенных вблизи оживлённых магистралей, аэропортов или железнодорожных путей, применяем асимметричные стеклопакеты с комбинацией стёкол разной толщины и триплексом на акустических PVB-плёнках. Такая конструкция эффективно гасит звуковые волны в широком диапазоне частот, снижая уровень шума до 45 дБ и обеспечивая акустический комфорт внутри помещений.
Объекты с повышенными требованиями к безопасности
Усиление пакетов структурным триплексом на PVB или SentryGlas® позволяет применять их в зонах с высокими ветровыми нагрузками, для ограждений, спайдерных фасадов и нагруженных конструкций. Мультифункциональное покрытие сохраняет свои свойства даже при экстремальных нагрузках до 3–5 кПа.
Премиальные витрины и бутики
Для объектов премиум-класса используем просветлённое (low-iron) стекло с цветными мультифункциональными покрытиями. Защита выставочных образцов от выгорания (до 99% УФ-блокировки), идеальная цветопередача и отсутствие зелёного оттенка при сохранении энергоэффективности — ключевые требования для остекления люксовых брендов.
Жилые дома и здания с низким энергопотреблением
Трёхсеребряные покрытия в комбинации с криптоновым заполнением и тёплой рамкой обеспечивают сопротивление теплопередаче Ug ≤ 0,6 Вт/м²·К, соответствующее стандартам энергоэфективного домостроения. Подбираем конфигурацию под климатическую зону и ориентацию здания.

Этап 1. Инженерная консультация и анализ проекта
Направьте нам проектную документацию для детального анализа. На этом этапе важно предоставить:

Чертежи или 3D-модель с указанием радиусов, типов геометрии (однорадиусная, двухрадиусная, S-образная и др.);
Требуемые технические параметры: Ug (коэффициент теплопередачи), SHGC (солнцезащитный фактор), VLT (светопропускание), Rw (звукоизоляция);
Климатическую зону и ориентацию здания по сторонам света;
Требования к типу покрытия (одно-/двух-/трёхсеребряное) и типу стекла (просветлённое, тонированное);
Необходимость усиления (триплекс на PVB/SGP) и дополнительные опции (цветная печать, отверстия, пазы).

Этап 2. Технический расчёт
Инженеры YBG Glass проводят комплексный анализ реализуемости:

Подбор оптимальной комбинации: тип покрытия + стекло (CSG/Jinjing) + триплекс (PVB/SGP) под заданные параметры;
Расчёт теплотехнических характеристик (Ug от 0,5 Вт/м²·К для пассивных домов) с учётом заполнения камер (аргон 95 % / криптон 90 %) и типа дистанционной рамки;
Проверка геометрической реализуемости: соответствие радиуса (от 400 мм) и толщины стёкол (5–25 мм) требованиям проекта;
Расчёт нагрузок (ветровых, снеговых) для конструкционных решений с SGP-триплексом;
Определение необходимости изготовления прецизионной оснастки для гнутых форм (однорадиусные, двухрадиусные, S-образные).

Этап 3. Изготовление оснастки
Для гнутых мультифункциональных пакетов изготавливаем прецизионную форму-матрицу, точно соответствующую заданной геометрии. Для двухрадиусных (сферических), S-образных и J-образных конструкций оснастка разрабатывается индивидуально по вашим чертежам или 3D-моделям.
Этап 4. Изготовление Mock-up образца (опционально)
Для сложных архитектурных проектов возможно изготовление пробного образца для подтверждения:

Геометрической точности и соответствия радиуса;
Оптических свойств покрытия на гнутой поверхности;
Теплотехнических и акустических характеристик;
Качества сборки и обработки кромок.

Этап 5. Производство и контроль качества

Раскрой и обработка стекла (CSG/Jinjing) с заводскими покрытиями;
Сборка пакета с контролем позиции покрытия (2#, 3#, 4#);
Заполнение камер инертным газом (аргон/криптон) с контролем концентрации;
Ламинация триплекса (PVB/SGP) в автоклаве при соблюдении режимов Kuraray;
Контроль геометрии, оптических свойств и точки росы (ниже –65 °C);
Закалка / термоупрочнение (Heat Soak Test — HST) по требованию.

Этап 6. Подготовка к монтажу и отгрузка

Обработка кромок (еврокромка, шлифовка, полировка, фацет);
Сверление отверстий и фрезеровка пазов под крепления (5-осевые CNC центры);
Маркировка и упаковка в специализированные пирамиды для крупногабаритных и гнутых изделий;
Предоставление паспортов качества, сертификатов соответствия и протоколов испытаний.

Сроки изготовления
Сроки зависят от сложности заказа, необходимости изготовления оснастки и наличия сырья на складе.
Стандартный срок — от 15 до 30 рабочих дней после утверждения расчётов, подписания спецификации и изготовления оснастки.
Доставка и сопровождение
Организуем доставку по России и СНГ в специализированных пирамидах, исключающих повреждение крупногабаритных и гнутых стёкол. Техническое сопровождение на всех этапах — от консультации до монтажа.

Начните проект с консультации инженера YBG Glass — пришлите техническое задание, чертежи или эскизы для детального расчёта и предложения оптимального решения на наш электронный адрес: mail@yourbestglass.ru
